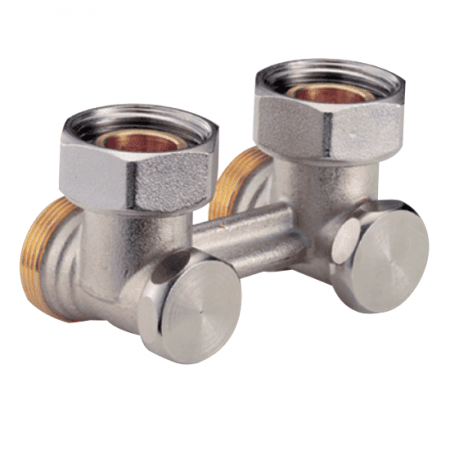

Узел нижнего подключения радиатора угловой с отсечным клапаном 3/4"Fx3/4"E R388X002, Giacomini

Узел нижнего подключения приборов отопления предназначен для подключения отопительных приборов с нижним расположением присоединительных штуцеров с межосевым расстоянием 50 мм к разводящим трубопроводам горизонтальных двухтрубных систем отопления.

Узлы изготавливаются в прямом и угловом исполнении.

С помощью специальных переходников возможно подключение к штуцерам отопительного прибора с внутренней резьбой G 1/2 (требуется опция – переходник 1/2" x 3/4"E) или наружной резьбой G 3/4Е (евроконус). Переходники являются самоуплотняющимися.

Отключение прибора отопления осуществляется запорно-регулировочными вентилями, путем полного их закрытия вращением по часовой стрелке. Регулирование (балансировка) прибора отопления осуществляется частичным перекрытием запорно-регулировочных вентилей на необходимую величину согласно проекту (расчету).

Узел может соединяться с медными, стальными, полимерными или металлополимерными трубами системы отопления с помощью адаптеров.



Габаритные размеры:





Схемы подключений приборов отопления:
